Ossila電化學工作站是一種功能強大的循環伏安測量裝置。該設備是我們電化學范圍的旗艦產品，適用于經驗豐富的化學家和該領域的新手。這款產品價格低廉，提供免費的兩年保修。現在，越來越多的人用到這款測量和分析材料電子性能的技術先進的產品。任何研究或教學實驗室都應該有一個Ossila電位器。

什么是電化學工作站?

電化學工作站是一種用來輸出受控電位的控制和測量裝置。與其他電壓源不同，電化學工作站在輸出和測量電位之間包含反饋電路。這使得它們能夠通過增加或減少輸出使測量的電勢保持恒定(根據歐姆定律)，從而通過一個電阻變化的電路來保持固定的電勢。

用三電極電池研究材料的電化學性能的實驗依賴于電化學工作站來測量和抵消反應中發生的氧化還原事件。電化學工作站是電化學領域中重要的設備之一。

主要特征

為了適應廣泛的材料特性，Ossila電化學工作站能夠輸出高達10V的電位, 測量低至10nA的電流。系統包括易操作的PC軟件，可以隨時運行掃描和獲得循環伏安圖。

電勢和電流范圍寬

Ossila電位器能夠發出高達±10 V的電位，可以測量±10 nA和±150 mA超過5個范圍的電流。

快捷方便

安裝程序很簡單，只需插入并安裝PC軟件即可。在打開電化學工作站的幾分鐘內開始測量。

形體小巧

只有12.5 x 18.5厘米，節省實驗室空間。

直觀的軟件

我們直觀的PC軟件，使它更快，更容易執行循環伏安測量。

價格經濟

價格低，無隱性成本;包括循環伏安PC軟件，標準配置包括一個電化學電池和電極。

Ossila品質保證

來自我們內部科學家和工程師的專業支持，2年免費質保。

為了獲得價值和使用體驗，請選擇完整的“with cell”系統。標配包括設置一個三電極電池循環伏安法需要的所有部件: 電化學工作站本身，我們的循環伏安法PC軟件，電化學電池玻璃器皿，和每種類型的電極(工作，計數器，和參照)。電位器也可以作為一個獨立的單元購買。



Ossila電位器占地面積小，非常適合繁忙的空間有限的實驗室使用。

配置清單

標準配置包括以下:

電化學工作站

電纜和彈簧線夾

循環伏安PC軟件

USB-B電纜

24V / 2A直流電源適配器

如果和電池一起購買，以下項目可選擇(也可單獨提供):

電化學玻璃器皿

鉑圓盤工作電極 (2 mm直徑)

鉑絲對電極 (0.5 mm直徑)

非水相Ag/Ag+參比電極

應用

Ossila電化學工作站是專為執行循環伏安法而設計的。由軟件控制，系統在工作電極上線性循環施加電壓，以創建一個鴨子形狀的電位與電流圖。這個圖，被稱為循環伏安圖，揭示了正在研究的材料的一些重要的電化學性能。

可以用電化學工作站進行的測量包括:

還原和氧化電位

反應的可逆性

電子轉移動力學

半導體聚合物的能級

要了解更多信息，請查看“用法”選項卡。

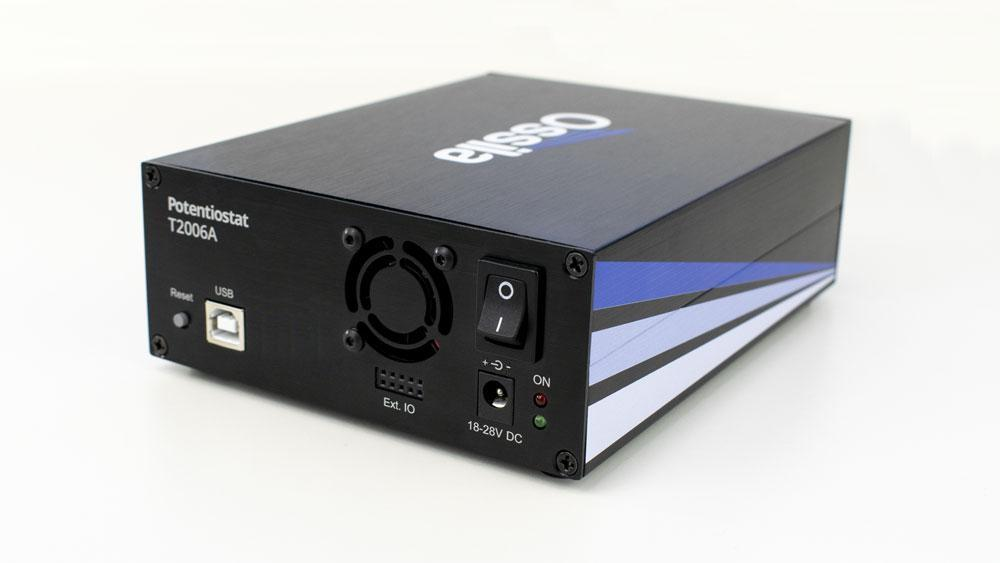

Ossila電位器易于設置和使用(后視圖)

電位器如何工作?

電化學工作站能夠通過在輸出和被測電位器之間使用反饋電路來響應電路(或電化學電池)電阻的變化，從而保持恒定的被測電位。

恒電位實驗采用由工作電極、對電極和參比電極組成的三電極系統。參比電極的電位保持固定，而電化學工作站改變工作電極的電位。對電極完成電路并允許電流流動，抵消工作電極上發生的氧化還原事件，并確保參比電極和工作電極之間沒有電流通過。有關電位器的更多信息，請參閱我們的電位器應用說明。

為什么要使用三電極系統?

與雙電極系統不同，使用單獨的對電極和參比電極可以在測量工作探頭和計數器探頭之間的電流時控制工作探頭和參考探頭之間的電位。這使得循環伏安法等電化學方法成為可能。

循環伏安法是如何工作的?

在循環伏安法中，在工作電極和參比電極之間施加線性上升電位。這個電位被循環，使斜面朝一個方向施加，然后反向施加，形成一個三角波。計算機軟件允許定義z大和z小電位以及周期數、掃描速率和電流范圍。在掃描期間，測量工作電極和對電極之間的電流，并繪制一個稱為循環伏安圖的曲線。

有關的更多信息，請參閱我們廣泛的循環伏安法指南。

技術規格

電位區間	±7.5 V
電勢依從性	±10 V
應用電勢的準確性	±10 mV offset
應用電勢的分辨率	333 μV
z大電流	±150 mA
電流范圍	±20 μA to ±150 mA (5 ranges)
電流精度測量	±20 nA offset (at 20 μA range)
電流測量分辨率	5 nA (at 20 μA range)
通信	USB-B
外形尺寸	Width: 125 mm Height: 55 mm Depth: 175 mm
重量	600 g



軟件

Ossila電化學工作站配有控制和測量軟件，用于執行循環伏安法。

與我們所有的軟件一樣，數據被保存到逗號分隔值(.csv)文件中，這樣您就可以使用您喜歡的工具來分析它。您定義的設置與測量數據一起保存，這樣您總是能查到實驗參數記錄。配置文件可以保存常用設置配置，以便您可以快速重復測量，而無需重新配置電化學工作站，進一步加快您的研究。

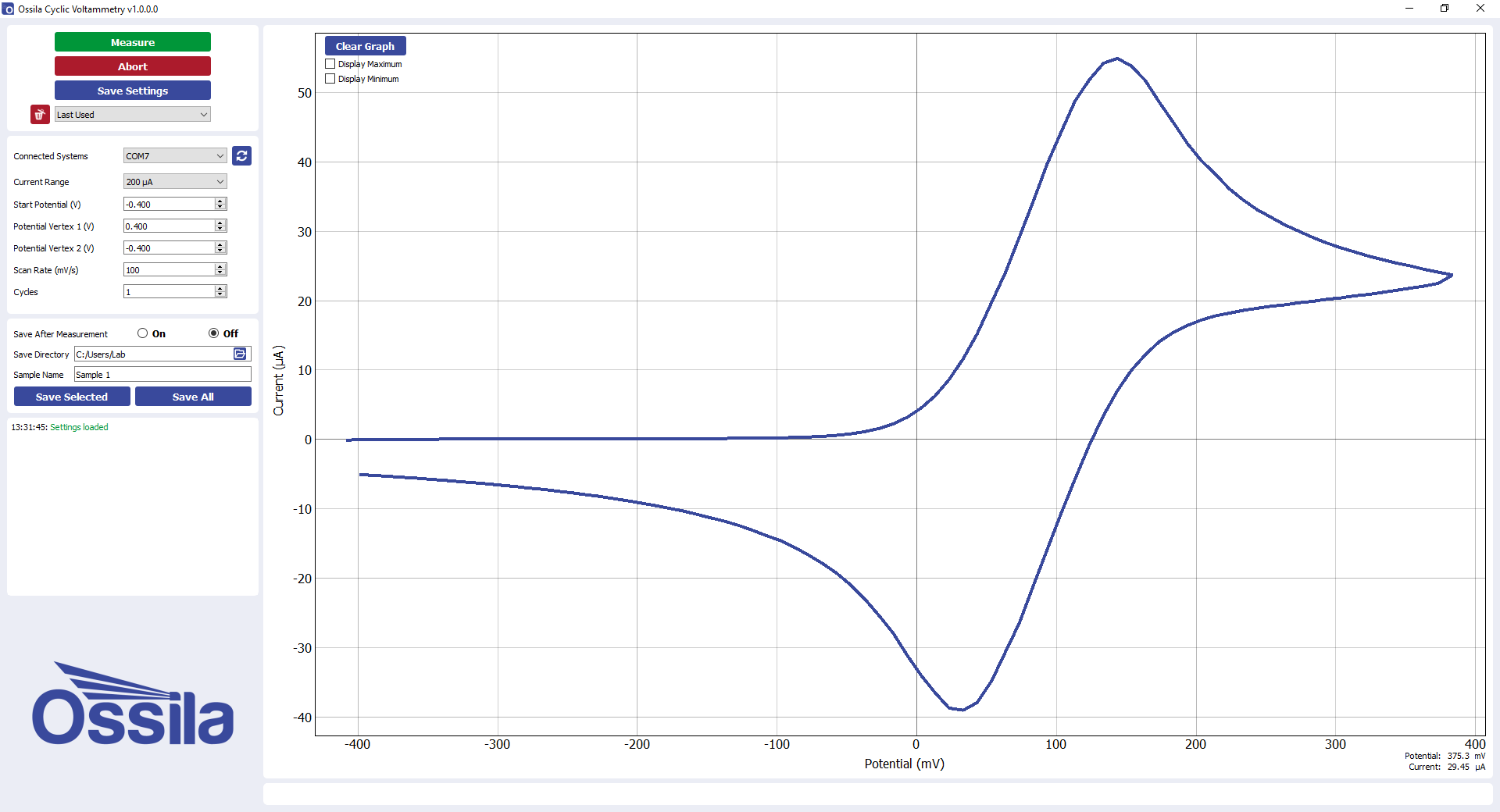

用Ossila電化學工作站循環伏安法測定二茂鐵

軟件主要特征

Ossila直觀的電化學工作站軟件，使您可以輕松執行循環伏安法。只需設置電流范圍，啟動電位，電位在其中掃描改變方向，掃描速率和周期數，并單擊“測量”。通過實時繪制數據來觀察測量過程。

直觀的用戶界面

易于使用，在幾分鐘內開始使用電化學工作站進行電化學測量

實時更新的曲線圖

實時繪制循環伏安圖

數據保存到.csv文件

數據導出，可以用其它軟件進行分析。

創建設置概要文件

重復循環伏安試驗，無需重新進入設置

軟件要求

操作系統	Windows 10 (32-bit or 64-bit)
CPU	Dual Core 2.5 GHz
RAM	2 GB
可用硬盤空間	100 MB
顯示器分辨率	1280 x 960
通信	USB 2.0

軟件安裝

安裝循環伏安法PC軟件，從我們的網站下載新版本或將隨主機一起發貨的U盤插到您的電腦，并運行‘Ossila-Cyclic-Voltammetry-Installer-vX-X-X-X’文件。

在Windows 10上，當你第一次連接電位器到你的計算機時，必要的驅動程序會自動安裝。如果你使用的是舊版本的Windows，你可以在軟件下載頁面或U盤上的“SMU-Driver”文件夾中找到32位和64位驅動程序。

更多信息請參考電位器產品操作手冊。

循環伏安法測量什么?

氧化還原電位
一種材料的還原和氧化勢描述了它獲得或失去電子的容易程度。當一種化學物質得到電子時發生還原，當一種化學物質失去電子時發生氧化。氧化還原勢是材料的本征性質。

反應的可逆性
一個給定的電化學反應的可逆程度。對于一個完全可逆的反應，氧化態和還原態的濃度應該達到平衡。

復相電子轉移動力學
電化學可逆性的定量描述；反應中電子轉移的快慢。要使反應可逆，電子轉移必須足夠快。

半導體聚合物的能量水平
半導體材料的能級。這對于光伏應用尤其有用，因為它提供了z高已占據分子軌道(HOMO)和z低未占據分子軌道(LUMO)的能量估計。

循環伏安法電化學工作站的設置

Ossila電位器由循環伏安PC軟件(免費下載和使用)控制。要開始，只需設置好實驗的物理方面并啟動軟件。

循環伏安法的實驗由一個電化學工作站組成，電化學工作站連接到含有電解質溶液的三電極電化學電池。一旦電極放置在電池中，它們可以使用提供的電纜和彈簧夾連接到Ossila電位器前端的插座。紅色插座連接工作電極，黑色插座連接對電極，藍色插座連接參考電極。



我們建議在使用前30分鐘打開電化學工作站。這將使它升溫并達到一個穩定的溫度，這將有助于確保穩定的測量。

電化學工作站的控制和使用

一旦你設置好你的三電極電化學電池，并將其連接到電化學工作站，只需點擊幾下就可以進行循環伏安法測量。電化學工作站將自動檢測啟動PC軟件，此處電流范圍，電位，掃描速率和周期數都可以指定。當準備好開始掃描時，點擊“測量”，實時觀察測試過程，并生成循環伏安圖。

該系統在測量工作電極和對電極之間的電流時，將掃描工作電極和參比電極之間的電位。這將在指定的周期內進行重復。如果打開“測量后保存”，一旦掃描完成，測量數據和設置將被保存為CSV文件。

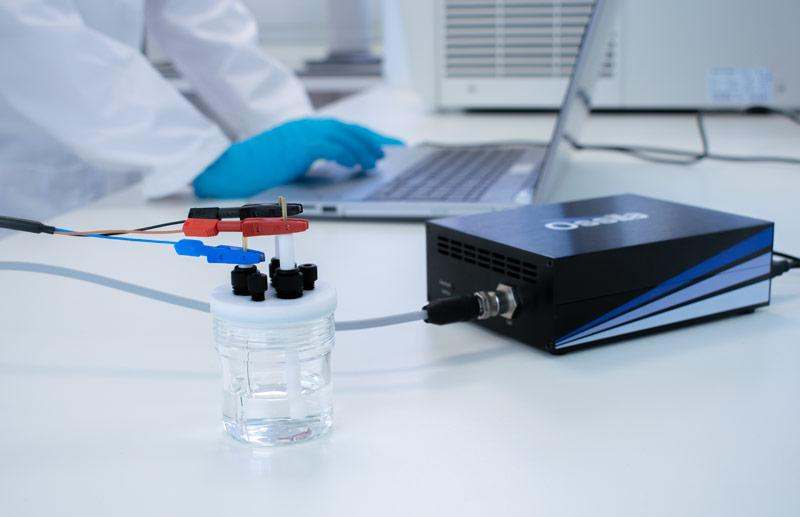

一個連接到Ossila電化學工作站的電化學電池
